Подготовка макетов

При подготовке макетов, пожалуйста, руководствуйтесь нашими требованиями к макетам а также инструкциями по созданию PDF-файлов.

Форматы файлов Размер макета Припуски под обрез (вылеты) Отступы от края Разрешение Цвет Текст Брошюры на скрепке Брошюры на клеевом скреплении Лифлеты и буклеты Квартальные календари Печать открыток (картон 270 г) Макеты для печати на ризографе Размещение логотипа Ролл-ап Конверты Послепечатные операции Вывод PDF из Adobe Illustrator Вывод PDF из Corel Draw Макеты для наклеек Печать на пластике Фольгирование Тиснение фольгой Высокая печать Сублимационная печать на кружках Шелкография (трафаретная печать) Печати и штампы Лазерная гравировка Грамоты/Дипломы

Внимание

• При возникновении брака ввиду несоблюдения технических требований, вся ответственность ложится на сторону, предоставившую некорректный макет;
• Макеты, не соответствующие данным требованиям, могут быть незначительно доработаны типографией во избежание брака без согласования с заказчиком.

Форматы файлов

Макеты принимаются в следующих форматах:

PDF(Adobe Acrobat, не выше версии X (10)

JPEG (JPG) Требования к качеству, цветности относятся и к этому формату. Рекомендуем при экспорте в этот формат выставлять максимальную степень качества (минимальная компрессия)

CDR (Corel Draw, не выше версии 16 (X6)

TIFF (TIF)

AI, EPS (Adobe Illustrator, не выше версии 16 (CS6)

PSD (Adobe Photoshop, не выше версии 13 (CS6)

INDD (Вы также можете прислать заархивированную верстку InDesign (indd, не выше версии 8 (CS6), со всеми используемыми изображениями, шрифтами и т.д. Это можно сделать с помощью опции File (Файл) -> Package (Упаковать)

Размер макета

Размер макета нужно указывать только в развёрнутом виде, до фальцовки (кроме брошюр).

Например, приглашение, складывающееся вдвое, с размером после сложения 210х105 мм – нужно задать размер 210х210 мм. Этот-же принцип относится к другим изделиям с фальцовкой/биговкой.

Размер страницы макета должен точно соответствовать размеру готового продукта.

Припуски под обрез (вылеты)

Если в макете есть элементы, которые будут вплотную подходить к краю (фон, изображения и т.д.), то каждый макет должен иметь припуски под обрез (вылеты) не менее 2,5 мм с каждой стороны. Соответственно, макет для печати будет больше на 5 мм. После печати продукт будет обрезан по заказанному формату и припуски будут отрезаны, что позволит избежать тонких неравномерных белых полос по краям из-за допустимой погрешности при производстве прим. +/- 1-1,5 мм.

Отступы от края

Важные элементы макета (текст, логотипы и т.п.) должны отстоять внутрь от границы обрезного формата не менее чем на 3 мм во избежание подрезки, или возможности оказаться очень близко к краю, рекомендуем не менее 5 мм для лучшего восприятия.

Разрешение

Разрешение растровых макетов и изображений (встроенных и приложенных в макету) должно быть не менее 300 dpi. При разрешениях ниже возможно ухудшение качества.

Цвет

Мы печатаем только в системах CMYK (полноцветная печать), Grayscale (256 оттенков черного) и Bitmap (черно-белое). Если макет предоставлен в любой другой системе (RGB, LAB, Indexed), то макет может быть без предупреждения конвертирован в CMYK и цвет может измениться.

Все макеты должны быть выполнены в пространстве CMYK, без внедренного цветового профиля, все внедренные профили из макетов перед печатью убираются.

Суммарное количество краски CMYK (total ink limit) не должно превышать 295% на больших однородных заливках, и 310 % на небольших местах (менее 10 мм2).

Внимание! Не следует присваивать атрибут overprint (печать с наложением) объектам белого цвета, т.к. на печати они могут просто исчезнуть, следить за этим можно в программах для дизайна и вёрстки с помощью функции Overprint preview (Simulate Overprints).

Лакирование

Области лакирования должны быть обозначены отдельными объектами и покрашены любым плашечным (spot) цветом (заливка только 100 %), который должен быть переименован соответственно: lack - глянцевый УФ-лак или glitter - (лак с блёстками). Объекты должны лежать поверх всех остальных в макете и иметь атрибут overprint (Наложение заливки/Overprint Fill). В случае макета в растровом формате для объектов лака должен быть сделан отдельный плашечный канал (Spot Color Channel).

3D-лакирование

• Макеты принимаются только в векторном виде Adobe Illustrator (*.ai), CorelDraw (*cdr) и другие векторные форматы.

• Текст, набранный тонкими начертаниями шрифта (light), должен быть размером не менее 8 pt.

• Текст, набранный обычными и жирными начертаниями шрифта (regular, bold), должен быть размером не менее 7 pt.

• Минимальная толщина любых линий должна составлять не менее 0,2 мм.

• Все линии и шрифты должны быть в кривых: для перевода в кривые выделите текст и используйте комбинацию клавиш ctrl+shift+o в Illustrator и комбинацию ctrl+q в Corel Draw.

• Области лакирования должны быть обозначены отдельными объектами и покрашены плашечным (spot) цветом cyan (заливка только 100 %), который должен иметь название 3dlack. Объекты должны лежать поверх всех остальных в макете и иметь атрибут overprint (Наложение заливки/Overprint Fill).

• Если в изделии предусмотрена биговка, то необходимо исключить линию бига из-под лака.

• Не рекомендуется размещать лак "навылет", при резке возможны сколы и отслойки.

Фольгирование

• Макеты принимаются только в векторном виде Adobe Illustrator (*.ai), CorelDraw (*cdr) и других векторных форматах.
• Текст должен быть размером не менее 10 pt (в случае элементов фольги на белом фоне без совмещения с полноцветным изображением – не менее 6 pt).
• Минимальная толщина любых линий должна составлять не менее 0,53 мм (1,5 pt) (в случае элементов фольги на белом фоне без совмещения с полноцветным изображением – не менее 0,5 pt).
• Все линии и шрифты должны быть в кривых: для перевода в кривые выделите текст и используйте комбинацию клавиш ctrl+shift+o в Illustrator и комбинацию ctrl+q в Corel Draw.
• Области фольгирования должны быть обозначены отдельными объектами и покрашены любым плашечным (spot) цветом (заливка только 100 %), который должен иметь название foil. Объекты должны лежать поверх всех остальных в макете и иметь атрибут overprint (Наложение заливки/Overprint Fill).
• Области фольгирования не должны быть навылет.
• Если фольга в готовом изделии накладывается на другие элементы изображения, на фольгу необходимо сделать трэппинг 0,2 мм. Под фольгированием не должно быть печатных элементов, для этого на слое с печатью дублируем и окрашиваем в белый цвет все области фольгирования для маскирования данных элементов изображения.
• Совмещение элементов с фольгой и полноцветного изображения +-0,5 мм.

Тиснение фольгой

• Макеты принимаются только в векторном виде Adobe Illustrator (*.ai), CorelDraw (*cdr) и других векторных форматах.
• Текст должен быть размером не менее 6 pt.
• Минимальная толщина любых линий должна составлять не менее 0,15 мм (0,5 pt), минимальное расстояние между линиями – 0,2 мм.
• Все линии и шрифты должны быть в кривых: для перевода в кривые выделите текст и используйте комбинацию клавиш ctrl+shift+o в Illustrator и комбинацию ctrl+q в Corel Draw.
• Области тиснения должны быть обозначены отдельными объектами и покрашены любым плашечным (spot) цветом (заливка только 100 %), который должен иметь название foil. Объекты должны лежать поверх всех остальных в макете и иметь атрибут overprint (Наложение заливки/Overprint Fill).
• Области тиснения не должны быть навылет.

Особенности печати на фактурных бумагах

При печати на фактурных бумагах (Лён, Eggshell, многослойные) у фоновых и других плашек могут быть выпадения краски, также при резке многослойных изделий возможно возникновение трещин на плашках по краям из-за особенностей текстуры бумаги и резки.

Особенности бумаг для грамот/дипломов/сертификатов

• Для заполнения данных в грамотах/дипломах/сертификатах любой ручкой лучше всего подходят немелованные бумаги и бумага ДНС. При использовании мелованных бумаг впитываемость не полная, возможны проскальзывания и размазывания.
• Для заполнения данных на домашнем/офисном принтере рекомендуются бумаги плотностью не выше 250г. Мелованные бумаги возможны к запечатке только на лазерных принтерах с выставлением соответствующих настроек бумаги, сверяйтесь с инструкцией вашего устройства.
• Не рекомендуется использовать плашки и плотную заливку цветом в местах внесения данных.

Текст

Текст должен быть переведён в кривые (outlines или curves) во всех макетах, кроме PDF и InDesign (вёрстка).

В макетах в формате PDF все шрифты должны быть внедрены в файл. В случае предоставления вёрстки InDesign и прилагаться отдельно.

Черный текст менее 10 pt обязательно должен иметь атрибут "overprint" и состоять только из одной краски - Black (Cyan - 0%, Magenta - 0%, Yellow - 0%, Black - 100%).

Брошюры на скрепке

• Файлы принимаются только в формате PDF;
• Блок и обложка должны быть в одном файле, очередность полос в файле должна соответствовать полосам в брошюре, т.е. начинаем с первых двух полос обложки и заканчиваем последними полосами обложки;
• Каждая полоса брошюры должна быть на отдельной странице, макеты "разворотами" не принимаются;
• Количество полос в брошюре не должно превышать 60 (вместе с обложкой).

Брошюры на клеевом скреплении

• В работу предоставляйте файлы обложки, выполненные разворотами;
• При подготовке макета обложки учитывайте наличие корешка, толщину корешка уточняйте у технолога;
• Границы корешка должны быть указаны в файле пунктирными линиями толщиной 0,5 pt покрашенными в плашечный цвет ProofColor (название цвета с учетом регистра) и иметь атрибут Overprint;
• На развороте оборота обложки корешок и внутренние 5 мм второй и третьей полосы обложки должны быть белыми (выборка под клей);
• В случае использования разворотных иллюстраций на второй странице обложки и первой странице блока необходимо учитывать, что в результате боковой проклейки брошюры внутренние 6 мм этих страниц будут невидимы.

Лифлеты и буклеты

Лифлет А4 (6 страниц) должен быть выполнен по схеме 97-100-100 мм для внешней стороны и 100-100-97 для внутренней.

Печать открыток (картон 270 г)

Обратная сторона (шершавая) не имеет мелованного покрытия, поэтому допускается присутствие на ней только:

• текста размером не менее 7 pt (1,8 мм) – 100 % черного (Black);
• линий толщиной не менее 0,5 pt (0,17 мм) – 100 % черного (Black);
• объектов размером не более 3х3 мм – 100 % черного (Black);
• цветных объектов с суммой красок CMYK – не более 120 %.

Квартальные календари

Размер подложек под блоки – 297х210 мм, размер блоков – 297х145 мм.

Видимое поле подложек: 65-70 мм. Возможно перекрытие блоками 5 мм от верхней части видимого поля. Место под пружину – 10 мм в нижней части видимого поля. Не рекомендуем располагать значимые элементы макетов в этих областях.

Макеты подложек принимаем в формате 297х210 мм + припуски под обрез.

Макеты для печати на ризографе

При разработке дизайна макета для печати на ризографе учитывайте следующие требования:

• Макеты для ризографа принимаются только в векторном виде (без растровых картинок) в цветовом режиме Ч/Б (чистые 100% чёрный и белый цвет без полутонов и плавных цветовых переходов);
• Объекты навылет (как бы обрезанные по самому краю листа) не получаются на ризографе, так как он имеет непечатные поля примерно 6 мм с каждой стороны.

Размещение логотипа Printomat на макетах (скидка)

Внимание! Логотип на макете размещается клиентом. Размер логотипа должен быть:

• не менее 15х8,5 мм для продуктов размером до 70х105 мм;
• не менее 25х15 мм для изделий большего формата.

Ролл-ап

Ролл-ап имеет видимую часть и невидимую (уходит внутрь конструкции).

Размер видимой области составляет 85х197 см и 100х197 см (в зависимости от выбранного размера).

Сверху 1 см и снизу 5 см уходят внутрь конструкции.

Если фон в этих местах (сверху и снизу) не белый, то в этих областях в макете нужно разместить фоновую заливку.

Суммарный процент красок CMYK (Total Ink Limit) не должен превышать 250 %.

Разрешение макета или встроенных изображений при размере (масштабе) 100 % (в натуральную величину) не должно быть менее 100 dpi (точек на дюйм), лучше – 150 dpi (больше – не имеет смысла).

Конверты

Макеты принимаются только в векторном виде Adobe Illustrator (*.ai), CorelDraw (*cdr) и другие векторные форматы. Растровые изображения в макетах не принимается.

Все элементы макета должны быть в цветовой модели CMYK и/или PANTONE. Все цветные полутоновые изображения должны быть сохранены в цветовой модели CMYK без какой-либо компрессии и иметь разрешение не менее 300 dpi.
Общая сумма красок не более 300-320 %.

Не следует использовать при дизайне и верстке линии тоньше 0,3 pt, а если линия идет вывороткой (при композитном фоне в несколько красок CMYK), ее нужно делать не тоньше 1 pt. (0,3759 мм).

Мелкий текст (до 9 pt), тонкие линии (до 1 pt) и мелкие объекты должны состоять не более чем из 2-х красок (а лучше в 1), иначе возможно несовмещение.

В связи с технологическими особенностями печати на готовых конвертах допускается изменение расположения изображения на ± 1-2 мм относительно размеров, указанных на оригинал-макете.

Весь текст необходимо перевести в кривые, векторный файл обязательно готовить в натуральную величину, обрезной формат должен соответствовать формату изделия (прямоугольный).

При печати полноцветных конвертов отступ с каждой стороны не менее 8 мм.

При печати с двух сторон не рекомендуется размещать элементы на области клапана, в особенности по его границе.

При печати на конвертах с окном избегайте попадания печатных элементов на них. Отступ от окна до элемента должен быть не менее 5мм.

Ниже приведены схемы расположения окон и отступов под клапан на обороте

Наклейки с контурной резкой, фигурные наклейки, интерьерные наклейки, этикетки в рулоне

• Все контуры для плоттерной резки должны быть в векторном формате eps, ai или cdr.
• Рекомендуемая цветовая модель - CMYK.
• Все шрифты должны быть в кривых: для перевода в кривые выделите текст и используйте комбинацию клавиш ctrl+shift+o в Illustrator и комбинацию ctrl+q в Corel Draw.
• Масштаб изображений в макете должен быть 1:1
• Контур реза должен быть расположен на отдельном векторном слое и покрашен плашечным (spot) цветом Magenta: заливка только 100 %. Слой должен быть назван cut.
• Все контуры обязательно должны быть замкнутыми, в макете не должно быть пересекающихся линий, сложных, острых и неровных углов с большим количеством узлов.
• Минимальное расстояние от контура реза до края изображения или информации 2мм (рекомендуемое 3мм), размер вылетов 2,5 мм (если изображение режется навылет), расстояние между объектами резки не менее 2 мм.
• Текст должен быть размером не менее 6 pt.
• Минимальная толщина любых линий должна составлять не менее 0,2 мм.

Пластиковые визитки и пластиковые карты

• Рекомендуемая цветовая модель - CMYK.
• Все шрифты должны быть в кривых: для перевода в кривые выделите текст и используйте комбинацию клавиш ctrl+shift+o в Illustrator и комбинацию ctrl+q в Corel Draw.
• Дообрезной формат макета должен быть 92х60 мм, прямоугольный, без скругления углов. Размер изделия после вырубки составит 86х54 мм.
• Следует избегать фоновых заливок и плашек при печати на золотом и серебряном пластиках.

УФ-печать на пластике

• Рекомендуемая цветовая модель - CMYK.
• Суммарный процент красок CMYK (Total Ink Limit) не должен превышать 300%.
• Все шрифты должны быть в кривых: для перевода в кривые выделите текст и используйте комбинацию клавиш ctrl+shift+o в Illustrator и комбинацию ctrl+q в Corel Draw.

Лазерная гравировка

• Макеты принимаются только в цветовом режиме Ч/Б (чистые 100% чёрный и белый цвет без полутонов и плавных цветовых переходов).
• Любой цвет в макете, отличный от чистого белого, будет гравироваться.
• Все лишние объекты в макете должны быть удалены.

Высокая печать

• Макеты принимаются только в векторном виде Adobe Illustrator (*.ai), CorelDraw (*cdr) и другие векторные форматы.
• Текст должен быть размером не менее 6 pt.
• Минимальная толщина любых линий должна составлять не менее 0,15 мм.
• Все линии и шрифты должны быть в кривых: для перевода в кривые выделите текст и используйте комбинацию клавиш ctrl+shift+o в Illustrator и комбинацию ctrl+q в Corel Draw.
• Все контуры должны быть выполнены в виде отдельных объектов с заливкой.
• Цвета в макете необходимо брать из палитры Pantone Uncoated.
• В случае блинтового тиснения (бесцветного оттиска) цвет должен быть назван blint.
• Следует учитывать, что плашки на печатном оттиске могут выглядеть неравномерными и иметь эффект шагрени. Не рекомендуем использовать плашки в макете.
• При необходимости печати текста и плашки одновременно в большинстве случаев требуется изготовление и прокат двух разных форм даже в случае совпадения по цвету, поэтому количество красок в макете увеличивается соответственно.
• При пересечении нескольких цветов рекомендуется использовать трэппинг. В противном случае возможно несовмещение оттисков.
• Краски для высокой печати являются полупрозрачными. Стоит учитывать, что при наложении цвета будут смешиваться.

Сублимационная печать на кружках

• Рекомендуемая цветовая модель – RGB (цветовое пространство sRGB).
• Формат макета должен быть 195х85 мм, без вылетов.
• Печать производится на белых керамических кружках для сублимационной печати. Размер кружек: высота - 97 мм, диаметр - 83 мм. Емкость - 330 мл.

Шелкография (трафаретная печать)

• Все макеты должны быть в векторном формате eps, ai или cdr.
• Все цвета должны быть указаны по системе PANTONE solid coated.
• Все шрифты должны быть в кривых: для перевода в кривые выделите текст и используйте комбинацию клавиш ctrl+shift+o в Illustrator и комбинацию ctrl+q в Corel Draw.
• Минимальная толщина линий для печати на пластиковых пакетах, крафт-пакетах и бирдекелях должна составлять не менее 0,5 мм, минимальное расстояние между линиями – 1 мм
• Минимальная толщина линий для печати на бумаге должна составлять не менее 0,18 мм, минимальное расстояние между линиями – 0,18 мм.
• В макетах не должно быть элементов с применением эффектов (например, прозрачность, градиент, тень и т.д.)
• Макеты должны быть подготовлены согласно шаблонам Макеты для скачивания, размеры печатных полей для конкретных изделий можно посмотреть ниже:

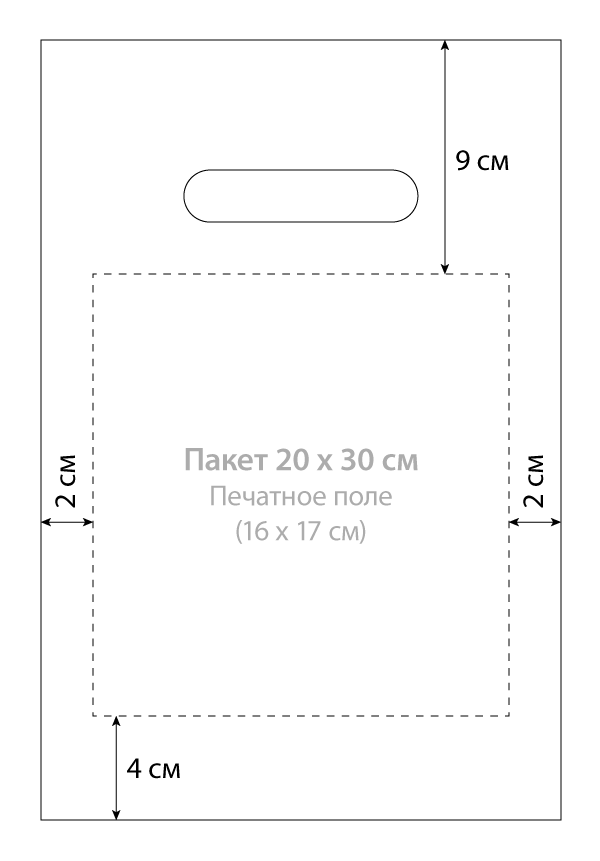

Размеры печатных полей для пластиковых пакетов

Размеры печатных полей для пакетов из крафта

Изготовление печатей и штампов

• Макеты принимаются только в векторном виде, желателен Corel Draw X5 (версия 15) (*cdr).
• Все линии и шрифты должны быть в кривых: для перевода в кривые выделите текст и используйте комбинацию клавиш ctrl+shift+o в Illustrator и комбинацию ctrl+q в Corel Draw.
• Толщина линий должна быть не менее 0,3 мм.
• Следует избегать шрифтов с засечками и тонкими элементами.
• Макет должен быть на 2 мм меньше выбранного размера оснастки по каждой из сторон.
• Заказы на изготовление печатей принимаются только вместе с документами: для юридических лиц – копией Свидетельства о государственной регистрации и присвоения ИНН, для ИП – копией Уведомления о государственной регистрации в качестве ИП, для врачей – копией диплома врача. Для изготовления дополнительной печати юридического лица необходимо предоставить письмо с просьбой изготовить дополнительную печать фирмы, заверенное руководством, и копию Свидетельства о государственной регистрации юридического лица.
• Не принимаются в работу печати с символикой Государственного герба России (двуглавого орла).

Послепечатные операции

Фальцовка

Буклеты с обрезным форматом А4 в 6 страниц (2 фальца, евробуклет), должны быть исполнены строго по схеме 97-100-100 мм (размер страниц если смотреть на внешнюю сторону слева направо). В буклетах других форматов страница, которая будет загнута внутрь других, должна быть короче других по ширине на 3 мм. Иначе нормальное сложение не гарантируется.

Биговка, фальцовка, сверление и т.д. должны быть обозначены в макете так:

Операция	Обозначение в макете
Биговка/фальцовка	Направляющая(ие) (guide) или объект, который можно удалить из макета перед печатью. В случае макета в растровом формате со слоями — отдельный слой с линией.
Сверление	Направляющая(ие) (guide) или объект, который можно удалить из макета перед печатью. В случае макета в растровом формате со слоями — отдельный слой с крестиком.
Перфорация	Пунктирная линия, которую можно удалить из макета перед печатью. В случае макета в растровом формате со слоями — отдельный слой с пунктирной линией.
